SK Držač vratila s podijeljenim provrtom

Pojedinosti o proizvodu

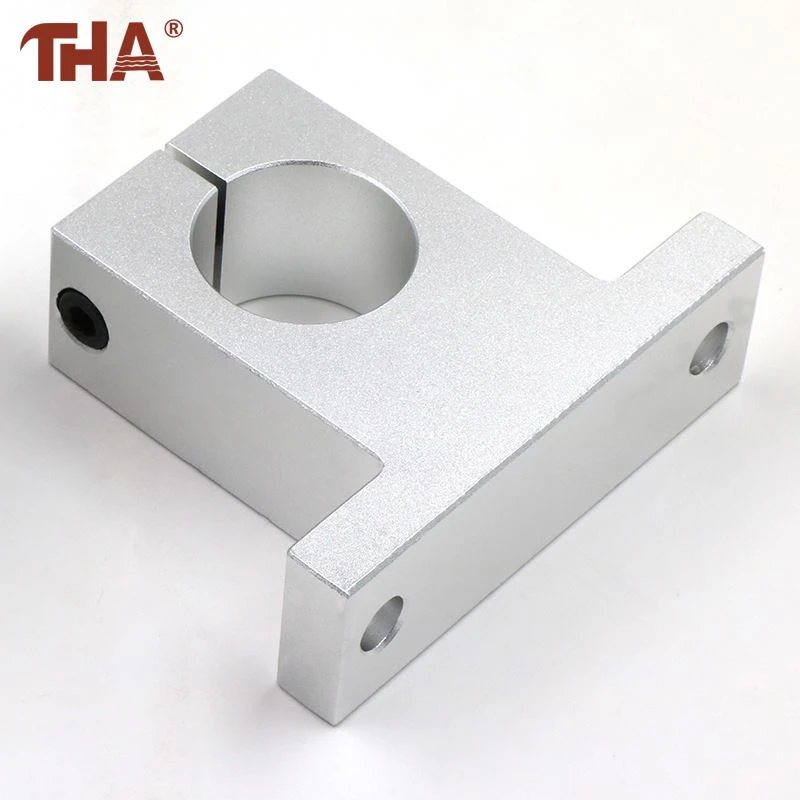

Jedinica SK sastoji se od aluminijskog postolja, strojno obrađenog kružnog otvora i bočnog vijka za zaključavanje. Otvor nosi štap dok donja strana sjedi izravno na okviru opreme.



Dostupne reference kreću se od SK8 do SK60. Broj iza SK odgovara nazivnom promjeru provrta u milimetrima. Ne označava visinu postolja ili udaljenost -rupe za montiranje.



Ovaj dio nema kotrljajuće elemente. Ostaje fiksiran nakon ugradnje, dok se kretanje odvija kroz zasebnu čahuru, kolica ili ležaj koji je postavljen na drugom mjestu na istoj šipki.



Opis proizvoda

Tijekom sastavljanja, ostavite vijke postolja malo labave i provucite šipku kroz rupe. Dvije jedinice tada se mogu postaviti na zajedničku središnju liniju. Najprije pričvrstite baze postolja, a zatim zatvorite bočne vijke. Ovaj redoslijed sprječava povlačenje šipke iz predviđenog položaja.



Za zamjenske radove, samo usklađivanje provrta nije dovoljno. Usporedite središnju visinu, ukupnu širinu i osnovni-raspored rupa s postojećom instalacijom. SK postolje ne treba smatrati dimenzijski zamjenjivim s SHF držačem prirubnice.



Otvor s prorezom također olakšava kasnije rastavljanje. Otpuštanjem bočnog vijka uklanja se sila stezanja, dopuštajući izvlačenje šipke bez zamjene cijelog postolja.

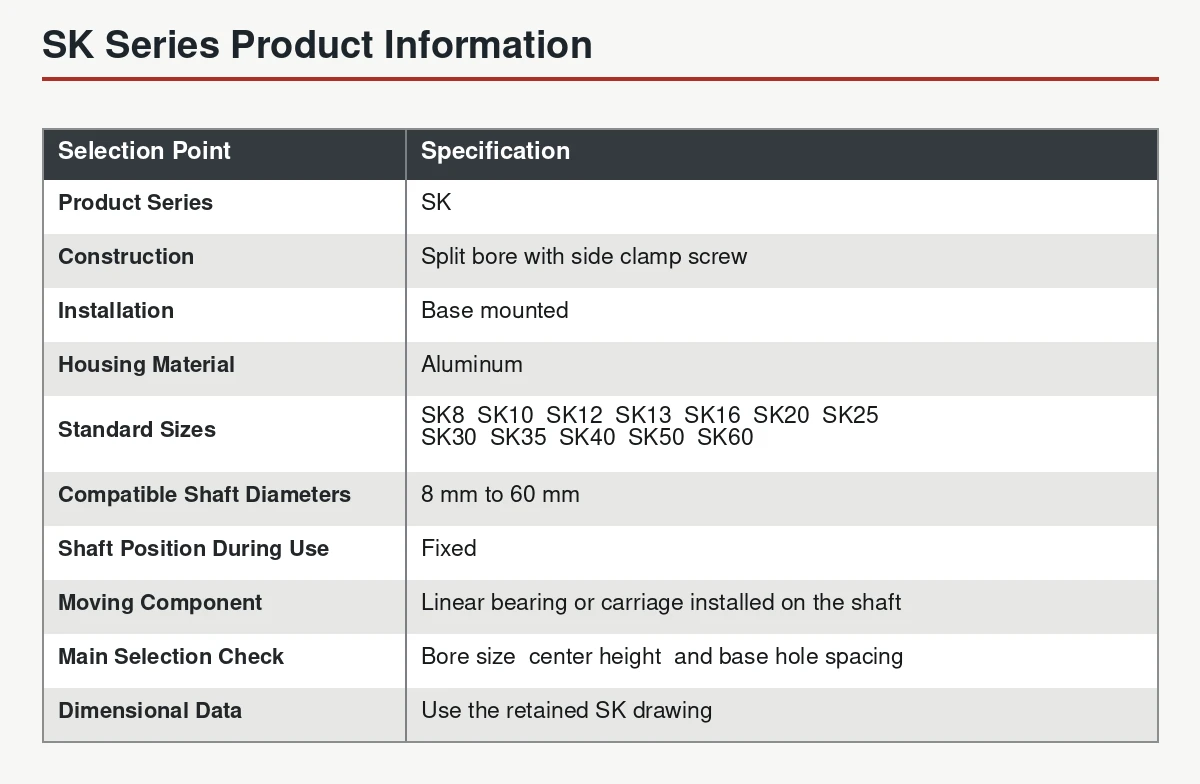

Informacije o proizvodu



FAQ

Što predstavlja SK broj?
Označava nazivni promjer osovine. Na primjer, SK20 je namijenjen za osovinu od 20 mm.

Klizi li ovaj nosač tijekom rada?
Ne. Tijelo SK učvršćuje osovinu za bazu stroja. Kretanje se proizvodi pomoću zasebnog linearnog ležaja ili kolica.

Kada treba zategnuti stezni vijak?
Zategnite ga nakon što su osovina i oba nosača poravnati. To pomaže u sprječavanju blokiranja osovine pod kutom.

Može li SK držač izravno zamijeniti SHF držač?
Nije nužno. Njihov smjer ugradnje, središnja visina i uzorak vijaka su različiti, stoga se ugradbene dimenzije moraju podudarati.

Može li se nosač isporučiti s odgovarajućom osovinom?
Da. Izrađujemo prema nacrtima kupaca pod OEM/ODM i prihvaćamo narudžbe male kao jedan komad za standardne veličine.



O nama

Lishui Guangyuan Industry & Trade Co Ltd isporučuje okrugle osovine, držače osovina i komponente linearnog-pokreta za strojeve i projekte automatizacije. SK držači mogu se naručiti zasebno ili pripremiti s kompatibilnim vratilima i linearnim ležajevima.
